系统介绍

机动车行经人行横道，应当减速行驶，遇行人通行，必须停车让行。现有电子警察系统往往只针对车辆进行检测，能对闯红灯违法行为进行有效的取证和处罚，而不具备行人检测功能，对机动车人行横道不避让行人的现象难以做到非现场、自动违法检测。

机动车人行横道不避行人检测系统能够对机动车行经人行横道，不按规定减速、停车、避让行人的行为进行记录和警示，向交警部门提供不礼让行人违法行为的处罚依据，为汝州市的交通秩序管理提供一种有效的技术手段。

系统组成

机动车人行横道不避行人检测系统由智能分析与图像采集单元、辅助单元、数据处理与缓存单元、网络交换及传输单元组成，数据通过光纤链路汇总至中心管理平台集中存储管理。

Ø 智能分析与图像采集单元：900万像素一体化电警抓拍单元

Ø 辅助单元：补光灯（如需夜间抓拍则需配）

Ø 数据处理与缓存单元：终端服务器

Ø 网络交换及传输单元：工业级交换机（终端服务器内置交换机）、光纤收发器

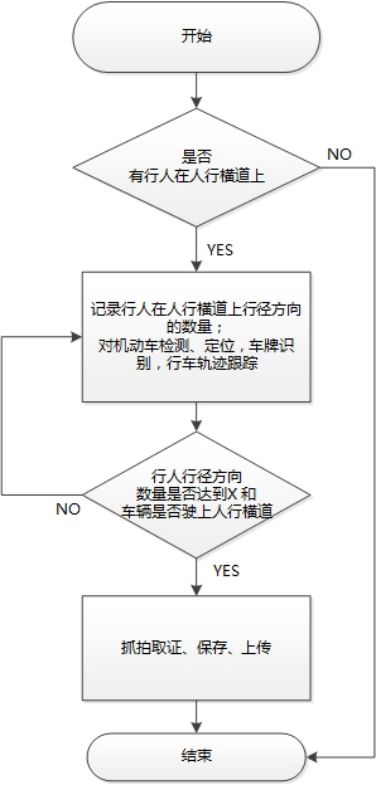

系统工作流程

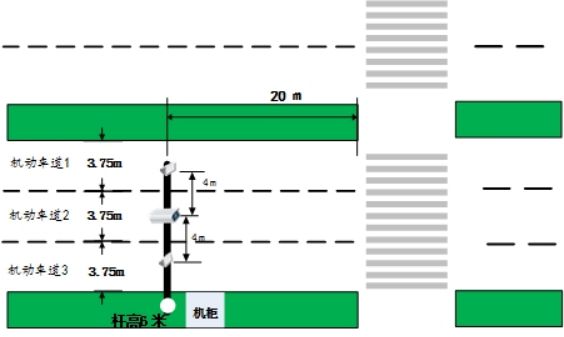

现场布局示意图

智能分析与图像抓拍单元安装在人行横道前距离人行横道20米处，杆件高约6米，补光单元安装在距离抓拍单元约4米位置。

系统功能

不按规定避让行人违法行为记录功能

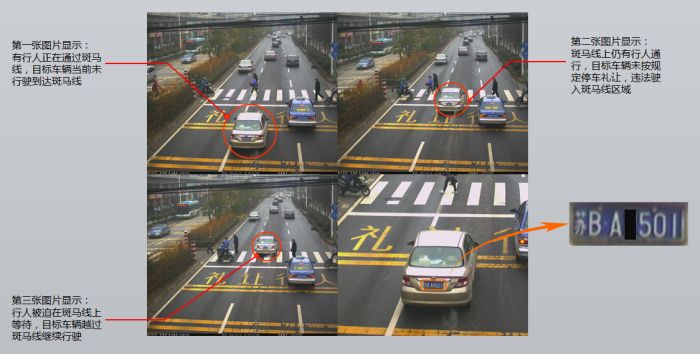

机动车在行人检测区域内的人数大于或等于X（X可以设置，默认为1）人时越过人行横道，系统可自动记录机动车在此过程中的三个位置的图像信息，以反映机动车不按规定避让行人的行为。其中第一个位置能清晰辨别环境信息、机动车尾部信息和机动车未压到人行横道上的情况；第二个位置能清晰辨别环境信息、机动车尾部信息和机动车处于人行横道区域对行人通行造成干扰的情况；第三个位置能清晰辨别机动车尾部离开人行横道区域的情况；每张图片中车辆的位移不小于2米；并且至少有一个位置的信息能够清晰辨别号牌号码。

1、 车辆牌照自动识别功能

系统可自动对车辆牌照进行识别，包括车牌号码、车牌颜色的识别。

2、 视频监测及录像功能

高清摄像机在进行视频检测、图像采集的同时还能够提供1路高清视频流，在不影响识别的前提下，对道路通行状况进行实时视频监测和录像。其中700万像素高清摄像机帧率可达到25帧/秒。

3、 数据自动上传及补录功能

系统具有数据自动上传及补录功能，终端服务器内置硬盘，并采用自动循环覆盖的数据存储机制，当存储达到最大储存容量时，自动进行循环覆盖。当前端监测点至后端中心管理平台之间的专线网络故障导致数据传输中断后，系统将继续在存储介质中临时存储数据，并在网络恢复后自动断点续传回后端管理平台。

4、 远程配置及维护功能

系统支持在前端通过人机交互界面进行现场配置和在中心进行远程配置，能够对行人检测区域、行人统计报警阀值、抓拍标记位置等参数的进行设置；可实现系统远程重启、复位等远程维护。
